DWG格式完全指南：轻松掌握工程设计的通用语言，解决文件查看与转换难题

DWG文件就像工程界的普通话。几乎所有设计行业都在使用这种格式。你可能在建筑工地见过工程师查看的蓝图，或者在机械加工厂看到的技术图纸，它们很可能就是以DWG格式存储的。

DWG格式的定义与历史发展

DWG是Drawing的缩写，专门用于存储二维和三维设计数据。这种格式诞生于1982年，当时Autodesk公司推出了第一款AutoCAD软件。我记得第一次接触DWG文件是在大学的设计课上，教授说这个格式已经陪伴工程师们走过了近四十个年头。

最初的DWG文件非常简单，只能存储基本的线条和文字。随着计算机技术的发展，它不断进化。从R12到R14，再到2000、2004、2007...每个版本都带来新的功能。现在的DWG文件可以包含复杂的三维模型、材质信息、甚至动态参数。

有趣的是，DWG格式的演变就像一部技术进化史。早期的文件大小受到严格限制，而现在单个DWG文件就能存储整个建筑项目的所有信息。这种持续的技术迭代确保了DWG始终能满足行业需求。

DWG格式的技术特点与优势

DWG文件采用二进制格式存储数据，这种设计让文件体积更小，读写速度更快。相比文本格式，二进制能更高效地处理复杂的几何图形和大量数据。

它的数据结构非常智能。不仅包含图形元素，还能存储图层信息、颜色设置、线型定义等元数据。想象一下，一个建筑图纸中，墙体、门窗、标注都能分门别类地组织在不同的图层里。这种层次化管理让设计工作变得井井有条。

兼容性可能是DWG最大的优势。几乎所有的CAD软件都支持这种格式。从专业的AutoCAD到各种免费查看器，都能打开DWG文件。这种广泛的兼容性确保了设计文件能在不同团队、不同软件之间顺畅流转。

数据完整性也值得称赞。DWG文件能保持设计精度到小数点后多位，这对于需要精密制造的工程来说至关重要。

DWG格式的应用领域与行业标准

走进任何一个建筑设计院，你会看到电脑屏幕上闪烁的都是DWG文件。建筑师用它绘制平面图，结构工程师用它设计梁柱系统，设备工程师用它布置管道线路。

机械制造领域同样离不开DWG。从小小的螺丝钉到庞大的工业设备，每个零件的设计图纸都可能以DWG格式保存。我曾参观过一个汽车零部件工厂，他们的整个生产流程都建立在DWG图纸的基础上。

土木工程、城市规划、室内设计...这些行业都将DWG作为事实上的标准格式。虽然每个行业可能有自己的制图规范，但底层文件格式往往是相通的。

标准化程度令人印象深刻。不同国家的设计规范可能不同，但DWG格式提供了一种通用的技术语言。这使得国际项目合作成为可能，中国的设计师可以和美国的工程师基于同一套DWG文件进行协作。

这种普遍适用性让DWG成为了工程设计领域的通用货币。无论你走到哪里，只要拿出DWG文件，专业人士都能理解其中的设计意图。

在CAD的世界里，文件格式就像不同的语言。DWG可能是最通用的那一种，但了解它与其他格式的关系同样重要。选择正确的格式往往能决定一个设计项目的流畅程度。

DWG与DXF格式的区别与联系

DWG和DXF就像一对孪生兄弟，都来自Autodesk家族，却有着不同的性格。DWG是二进制格式，而DXF是文本格式。这个根本差异影响着它们的日常使用。

二进制让DWG文件更紧凑，读写速度更快。DXF的文本特性则让它成为了数据交换的桥梁。我记得有个项目需要将设计数据导入分析软件，直接使用DWG遇到了兼容性问题，转换成DXF后一切迎刃而解。

文件大小是个明显区别。同样的设计内容，DWG文件通常比DXF小得多。这对于存储大量图纸的项目来说意义重大。但DXF的开放性优势不容忽视，几乎所有CAD程序都能读取这种格式。

功能完整性方面，DWG能保留更多设计细节。图层状态、块定义、自定义对象这些在DWG中都能完美保存。DXF虽然也能传输这些信息，但某些高级特性可能会在转换过程中丢失。

有趣的是，这两种格式经常配合使用。设计师用DWG进行日常创作，在需要与其他软件交换数据时则使用DXF。这种互补关系让工作流程更加灵活。

DWG与DWF格式的功能差异

如果说DWG是设计过程的“工作文件”，那么DWF更像是“展示文件”。DWF专注于查看和共享，而不是编辑。这种定位差异决定了它们的不同用途。

文件安全性是个关键区别。DWF允许设置密码保护和数字签名，这对于需要外发评审的图纸特别有用。接收方可以查看、标注，但无法修改原始设计。这种特性在合作项目中非常实用。

我参与过一个跨国项目，每天需要向客户汇报进度。发送DWG文件存在风险，改用DWF后既保证了信息传达，又保护了知识产权。这种应用场景完美展现了DWF的价值。

文件体积方面，DWF通常比DWG小很多。它通过智能压缩技术减少了文件大小，同时保持了足够的显示精度。对于需要通过邮件发送或在线查看的场合，这个优势很明显。

功能集也有显著不同。DWF支持标记和注释功能，评审人员可以直接在文件上添加意见。而DWG更注重设计创作工具，提供了完整的绘图和编辑能力。

DWG与其他主流CAD格式的兼容性分析

面对多样的CAD生态系统，DWG的兼容性表现令人印象深刻。它几乎成为了行业通用语言，但这种通用性并非完美无缺。

与SolidWorks、CATIA等三维CAD软件的交互是个有趣的话题。DWG主要擅长二维设计，虽然支持三维数据，但在处理参数化模型时可能遇到挑战。通常需要中间格式进行转换，这个过程可能损失一些设计意图。

SketchUp用户经常需要与DWG文件打交道。导入DWG作为底图进行建模很常见，但材质和组件信息可能需要重新设置。这种工作流程在设计行业相当普遍。

开源软件对DWG的支持一直在进步。像LibreCAD这样的程序能够处理基本DWG文件，但对最新版本的特性的支持可能有限。这种情况促使很多用户保持文件版本的兼容性。

版本兼容性始终是个需要关注的问题。新版本AutoCAD创建的DWG文件可能无法在旧版软件中完全打开。这种向前兼容的缺失有时会造成协作障碍。保持文件版本在合理范围内是个实用策略。

不同软件对DWG标准的实现存在细微差异。这可能导致在软件间传输文件时出现意外的格式变化。经验丰富的设计师通常会进行测试转换，确保关键设计元素能够正确保留。

打开一个DWG文件有时就像打开一个装满设计秘密的盒子。你需要的不仅是能看见里面的内容，还要能理解、修改甚至创造。选择合适的工具往往决定了你能从这个盒子里获得多少价值。

主流DWG查看软件介绍

AutoCAD Viewer可能是最直接的解决方案，毕竟它来自DWG的创造者Autodesk。这个免费工具能准确显示所有DWG元素，从简单的线条到复杂的三维模型。它的界面对于熟悉AutoCAD的用户来说几乎不需要学习成本。

DWG TrueView提供了另一种可靠选择。它不仅是个查看器，还包含一个实用的版本转换工具。我见过很多设计团队使用它来统一项目文件的版本，避免因为软件版本差异导致的打不开问题。

对于追求轻量级的用户，A360 Viewer值得一试。这个基于网页的应用让你无需安装任何软件就能查看DWG文件。在紧急情况下，用手机浏览器打开图纸检查某个细节，这种便利性确实能解决实际问题。

专业查看器通常支持更多功能。测量距离、查看图层、切换视图这些操作在专业工具中都很流畅。相比之下，通用CAD软件打开DWG时可能忽略某些特定信息，导致显示效果打折扣。

免费选项各有特色。有些专注于快速查看，有些则提供基础的标记功能。选择时需要考虑实际需求——是偶尔查看还是经常需要评审图纸。后者可能需要更专业的工具支持。

DWG文件编辑工具推荐

AutoCAD自然是编辑DWG的首选，就像用原厂工具维修原厂设备。它的编辑能力覆盖从二维绘图到三维建模的各个层面。对于专业设计师来说，那些熟悉的命令和界面能极大提升工作效率。

DraftSight提供了一个有趣的替代方案。这个软件有着与AutoCAD相似的操作逻辑，但价格更具吸引力。我认识的一些小型设计工作室就采用它作为主要工具，配合标准化的操作流程，效果相当不错。

对于轻度编辑需求，nanocad可能是个惊喜。它保留了核心的绘图功能，同时保持了软件的轻量化。修改标注文字、调整图层状态这类简单操作，用它来完成既快速又省资源。

在线编辑工具正在成熟。像AutoCAD Web App这样的服务让用户能在浏览器中完成基本编辑任务。虽然功能不如桌面版全面，但对于紧急修改或外出时的临时需求已经足够。

开源领域也有选择。虽然完全兼容最新DWG格式的开源软件还不存在，但QCAD这类工具能处理基本的DWG编辑任务。它们特别适合预算有限的教育机构或个人学习者。

移动端DWG处理方案

手机上看DWG图纸已经不再是梦想。AutoCAD Mobile应用将核心功能带到了移动设备上。在工地现场打开图纸核对尺寸，或者在地铁上快速浏览设计变更，这种灵活性改变了传统的工作方式。

文件同步是个关键特性。好的移动应用应该能无缝对接云存储服务。这样你在办公室修改的图纸，能在施工现场立即看到最新版本。我亲眼见过这种工作流程如何避免了一个昂贵的施工错误。

触摸屏操作带来了新的交互方式。手指缩放、平移比鼠标更直观，但精确选择小对象时可能遇到挑战。应用设计者正在努力平衡触控的便利性和操作的精确性。

离线访问能力很重要。在信号不稳定的工厂车间或地下施工现场，能够预先下载图纸到本地变得至关重要。明智的做法是出发前确认所需文件都已同步到设备。

移动端的编辑功能正在进步。从最初只能查看，到现在可以添加标注、测量尺寸，甚至进行简单修改。虽然还无法替代桌面端的深度编辑，但对于现场问题记录和沟通已经非常有价值。

不同平台的体验存在差异。iOS版本通常更精致，Android版本可能在某些设备上有兼容性问题。选择时最好先试用免费版本，确认在常用设备上的表现符合预期。

DWG文件就像设计界的通用语言，但有时候你需要把它翻译成其他格式才能让更多人理解。转换过程看似简单，实际上藏着不少学问。选择合适的转换方法和工具，能让你的设计成果在不同场景下都保持最佳状态。

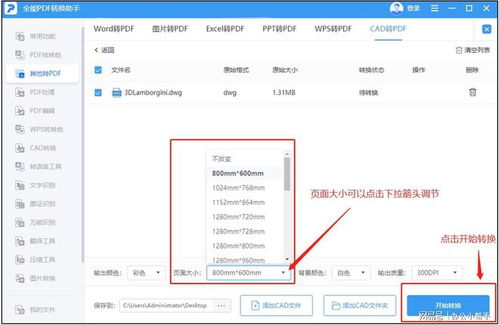

DWG转PDF的方法与步骤

把DWG转为PDF就像把设计蓝图装进标准信封——既方便传递又保持原貌。AutoCAD自带的打印功能其实就能完成这个任务。选择“DWG to PDF.pc3”作为打印机，调整好页面设置，点击打印就能得到高质量的PDF文件。这个方法的优势在于完全保留矢量信息，放大查看时线条依然清晰锐利。

在线转换服务提供了另一种选择。上周我帮同事用Smallpdf转换了几个紧急文件，整个过程只需要拖放文件、等待处理、下载结果三个步骤。这类服务特别适合临时需要转换又不想安装软件的情况。不过要注意文件安全性，重要项目图纸最好还是使用本地工具。

批量转换能节省大量时间。专业版的AutoCAD允许设置批处理任务，一次性转换整个文件夹的DWG文件。设置好统一的输出参数后，你可以去处理其他工作，让电脑自动完成重复劳动。这种自动化对于经常需要向客户提交PDF版本的设计团队来说简直是福音。

输出质量的控制需要经验。分辨率设置太高会导致文件过大，设置太低又可能影响阅读效果。一般来说，300DPI对于大多数打印需求已经足够，只有在需要展示细节时才需要提高到600DPI。颜色模式的选择也很关键——彩色展示更适合屏幕查看，灰度或黑白则有利于节约打印成本。

DWG转图片格式的技巧

有时候你需要把设计图变成更通用的图片格式。JPG适合用于网页展示或插入文档，PNG能保留透明背景，TIFF则保持最高质量。每种格式都有其适用场景，关键在于理解它们的特性。

截图是最简单直接的方法。用查看器打开DWG文件，调整到合适的显示范围，使用截图工具捕获屏幕。这种方法快速但精度有限，适合非正式的交流场合。我记得有次在项目会议中需要临时展示某个细节，就是用手机拍下屏幕分享的，虽然不够专业但解决了燃眉之急。

专业转换工具能提供更好效果。像Adobe Illustrator这样的软件打开DWG文件后，可以精确控制导出图片的每个参数。调整画布大小、选择抗锯齿方式、设置背景颜色，这些细节控制让输出结果更符合使用需求。

分辨率的选择需要权衡。用于PPT演示的图片可能只需要150DPI，而印刷品可能需要300DPI以上。有个实用技巧是先导出较小尺寸的高分辨率图片，需要放大时再使用AI放大工具处理，这样既能保证质量又不会让文件体积爆炸。

保持比例很重要。转换时经常遇到长宽比失调的问题，导致圆形变成椭圆。好的做法是在导出前确认画布设置，或者选择“约束比例”选项。转换完成后最好快速检查一下关键尺寸的准确性，避免后续使用中出现问题。

DWG文件共享与协作的最佳实践

设计从来不是一个人的战斗。如何安全高效地分享DWG文件，直接影响项目推进速度。直接发送源文件虽然简单，但版本管理很快就会变成噩梦。

云存储服务改变了游戏规则。把DWG文件上传到Autodesk Drive或BIM 360，生成分享链接发送给协作方。对方无需安装专业软件就能在线查看，还能添加批注和标记。这种工作方式特别适合与客户或施工方的沟通，我参与的最近一个项目就因为采用云端协作减少了一半的邮件往来。

权限管理不容忽视。给内部团队成员编辑权限，给外部顾问只读权限，给客户仅查看特定图纸的权限。精细的权限设置能避免很多意外修改或信息泄露。实际操作中可以建立不同的文件夹结构，配合相应的访问规则。

版本控制是专业团队的必备技能。使用“日期+版本号+修改者”的命名规则，比如“20240520_v3_ZS.dwg”，能清晰追踪文件演变历史。更好的做法是使用PLM系统自动管理版本，每次修改都生成新的版本次序。

轻量化格式值得推广。当只需要展示而不需要编辑时，考虑转换为DWF或PDF格式。文件体积更小，打开速度更快，还能防止意外修改。建立标准的文件交付模板，包含公司logo、项目信息和必要的说明文字，让每次文件输出都保持专业形象。

跨平台兼容性需要提前测试。Windows生成的DWG文件在Mac上打开可能遇到字体缺失，高版本软件创建的文件在低版本中可能显示异常。稳妥的做法是导出时选择兼容的格式版本，或者附带字体文件包。养成在文件包内放置“README”说明文档的习惯，列出使用的特殊字体和必要软件环境要求。
